Машина за пробиване на дълбоки дупки BTA
Машина за пробиване на дълбоки отвори ZSK2115X3000mm, макс. диаметър на пробивания отвор е 150 мм, макс. дълбочината на пробиване е 3000 мм
Описание
Машина за пробиване на дълбоки дупки
1.Машинанакратко:
1.1Машинна обработкакапацитет:
Пробиване: Φ40~Φ150mm
Макс. Дължина на детайла: 3000 мм
Използва се за обработка на кръгли и квадратни детайли, оборудвани с Т-образна маса.Работната част е захваната с V-образен блок.
1.2 Функция на машината:
Пробиване на отвор: BTA метод на пробиване, отстранете режещите стружки назад през бормашината.
2.Основни части на машината:
Легло на машината, глава под налягане на маслото, два комплекта опора за бормашина, кутия за бормашина, плъзгаща се водеща релса, зъбна рейка и зъбно колело, система за охлаждане, система за управление на PLC, електрически шкаф и така нататък.
3. Система за управление:ДЕЛТА АД.
4.Основни технически параметри на машината:
Спецификация | Параметри | Забележка | ||
Работоспособност | Диапазон на диаметъра на пробиване | Φ40~Φ150 мм | / | |
Дълбочина на обработка | 3000 мм | / | ||
Макс. Дължина на детайла | 3000 мм | / | ||
Макс. OD на детайла | Φ750 мм | / | ||
Характеристики на машината | ос Z1 (Подаване на кутия за пробиване) | Диапазон на скоростта на хранене | 5~1000 мм/мин | / |
Бърза скорост на движение | 1500 мм/мин | / | ||
Въртящ момент на сервомотора | 27Nm/4.3kw | / | ||
ос Z2 (Движение на главата под налягане на маслото) | Бърза скорост на движение | 3 м/мин | / | |
Въртящ момент на сервомотора | 27Nm/4.3kw | / | ||
Кутия за пробиване | Диапазон на скоростта на въртене | 40~500 об/мин | 12 предавки, ръчно регулиране на скоростта | |
Мощност на двигателя | 45KW | Трифазен асинхронен двигател | ||
други | Обща мощност на машината | 77KW | / | |
Натоварване на машината | 10T | / | ||
Височина от центъра на шпиндела до горната повърхност на работната маса | 625 мм | / | ||
Размер на пода на машината | 9m x 3m | |||
Система за охлаждане | Макс. налягане | 2,5 MPa | / | |
Макс. поток | 400 л/мин | / | ||
Обем на резервоара за масло | 3000L | / | ||
5.Точност на обработка:
Обработка | Вещ | Точност |
Пробиване | Отклонение на дупката | 0,1 мм/100 мм |
Грапавост на повърхността | Ra6.3~12.5um | |
Размер на дупката | IT9~IT10 |

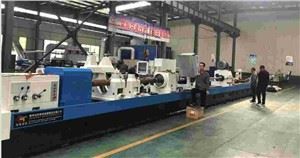

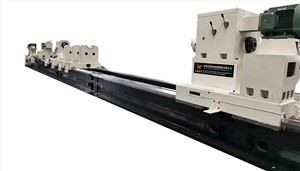

6. Машинни снимки за справка:
